Cijevi od karbonskih vlakana velikog promjera namotane niti



Zašto odabrati cijevi od ugljičnih vlakana velikog promjera namotane filamentom?

Ne rade sve cijevi od karbonskih vlakana na isti način. Cijevi od karbonskih vlakana-umotane u rolama dobro funkcioniraju za male primjene sa tankim-stinama. Ali za velike prečnike i velika opterećenja, nosač od karbonskih vlakana namotana filamentom je bolji izbor.



Prednost za teške mašine

Kontinuirano postavljanje vlakana. Nema slabih šavova ili preklapanja, zaista monolitna struktura.

Precizna kontrola ugla vlakana. Optimizirano za savijanje (±45 stepeni), torziju (obruč) ili aksijalna opterećenja (0 stepeni)

Prečnika do 1000 mm sa dužinama do 14000 mm. Jednodijelna konstrukcija smanjuje montažu i zavarivanje.

Visok volumni udio vlakana (55–65%). Najveća strukturna efikasnost po kilogramu težine.

Cijevi od karbonskih vlakana Runfeng CFRP-a nisu laboratorijski eksperimenti. To su{1}}provjerene komponente koje već rade u zahtjevnim industrijskim okruženjima.



---

Slučaj primjene 1: Grana pumpe za beton - Smanjenje težine



Pozadina:

Proizvođač pumpi za beton želio je proširiti doseg grane bez dodavanja težine šasiji kamiona ili povećanja protivteže. Postojeća čelična grana težila je 340 kg.



Rješenje:

Dizajnirali smo i proizveli dio nosača od karbonskih vlakana namotanog filamentom s istim vanjskim promjerom i sučeljima za montažu kao i originalni čelični dio. Laminat je optimiziran za kombinirano savijanje i torziju, s dodatnim ojačanjem obruča oko područja spoja igle.



Rezultati:

Težina smanjena sa 340 kg na 148 kg, ušteda od 56%.

Ista krutost pod opterećenjem pumpanja (potvrđeno ispitivanjem mjerača naprezanja).

Potrebna manja sila hidrauličkog cilindra.

Brže vrijeme ciklusa grane zbog smanjene inercije.

Nema problema sa korozijom zbog ispiranja betona i hemikalija.



Kupac je od tada zamijenio tri dodatna dijela grane cijevima od ugljičnih vlakana namotanim filamentom i sada razvija potpuni kompozitni sklop grane.







---

Slučaj primjene 2: Grana za poljoprivrednu prskalicu - Krutost i stabilnost



Pozadina:

Jedan-proizvođač samohodnih prskalica se borio sa progibom čelične grane tokom rada na terenu. Čelična grana od 24 metra se odvojila do 380 mm na vrhovima, uzrokujući neravnomjernu primjenu kemikalija i nedosljednu visinu mlaznice.



Rješenje:

Čeličnu glavnu gredu zamijenili smo cijevi od karbonskih vlakana velikog promjera koristeći prilagođeni redoslijed postavljanja. Ova filamentna cijev od karbonskih vlakana velikog promjera dizajnirana je s većom aksijalnom krutošću i krutošću na savijanje od originalne čelične sekcije, unatoč tome što je 52% lakša.



Rezultati:

Otklon vrha je smanjen sa 380 mm na 175 mm, što predstavlja poboljšanje od 54%.

Lakša grana je omogućila veće brzine u polju bez ugrožavanja stabilnosti.

Smanjeno opterećenje na preklopnim šarkama i podiznim cilindrima.

Nije potrebna priprema površine za farbanje. Završna obrada od karbonskih vlakana je UV-stabilna i hemijski-otporna.

Grana prskalice sada održava dosljednu visinu mlaznice po cijeloj širini, poboljšavajući pokrivenost kemikalijama i smanjujući otpad.



Grane za bagere i rovokopače

Ruke radne platforme

Teleskopske sekcije dizalica

Članovi šasije za podizanje na makaze

Grane za teleskopske viljuškare

Potporne konstrukcije{0}}teške transportne trake

Pomorske krakove i dizalice

Cijevi od karbonskih vlakana namotane filamentom mogu biti prilagođene-dizajniranim za različite primjene kako bi zadovoljile vaše zahtjeve opterećenja uz značajno smanjenje težine.



Dok pregledavate naše cijevi od karbonskih vlakana namotanih filamentima, možda će vam trebati i:

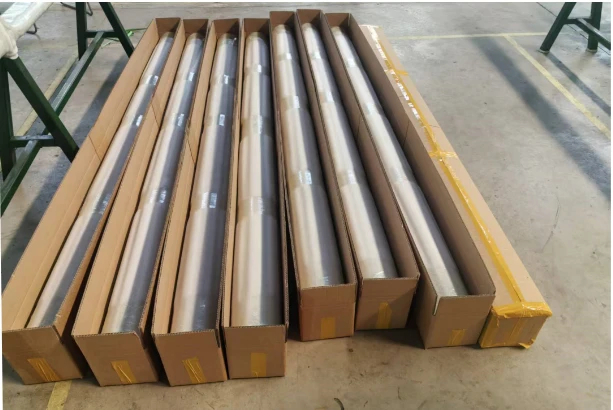

Runfeng CFRP provjerava 100% za narudžbe prije pakovanja. Imamo različite testne stavke za različite proizvode, a možemo i individualno testiranje prema zahtjevima kupaca. Sve narudžbe će biti upakovane i poslane tek nakon prolaska pregleda.

• Inspekcija materijala
• OD, ID, Inspekcija debljine
• Inspekcija ravnosti
• Individual Inspection







P: Kada mogu dobiti ponudu za cijevi od karbonskih vlakana ili teleskopske stupove od karbonskih vlakana?

O: Obično ćemo vam poslati ponudu u roku od 24 sata nakon što su jasni svi detalji potrebnih proizvoda.



P: Možete li proizvesti prema uzorcima ili crtežima?

O: Da, možemo proizvesti po vašim uzorcima ili tehničkim crtežima. možemo kreirati kalupe i pribor.



P: Koja je tolerancija vaših proizvoda od karbonskih vlakana/fiberglasa? Šta kažete na Straightness?

O: Za cijevi od karbonskih vlakana/fiberglasa, tolerancija OD: +/-0,1 mm; lD tolerancija: +/-0,05 mm. Na osnovu cijevi od 1 metar, ravnost za cijevi od karbonskih vlakana:+/- 0.2mm, za pultrudirane kompozitne cijevi: +/-0,3 do +/-0,5 mm.



P: Mogu li dobiti besplatne uzorke prije masovne proizvodnje?

O: Naravno! Kada pošaljete narudžbu za masovnu proizvodnju, mi ćemo besplatno napraviti pred{0}}uzorke za vašu inspekciju; ako ste u početnoj fazi i želite da prilagodite svoje fizičke uzorke za procjenu i odabir proizvodnih dobavljača, također možemo prilagoditi uzorke za vas, samo platite odgovarajuću osnovnu naknadu za uzorak. Ili, ako vam nisu potrebni prilagođeni uzorci, ali samo želite vidjeti artikle od karbonskih vlakana koje smo ranije proizveli kako biste provjerili kvalitetu, također vam možemo poslati uzorke bez zaliha na provjeru, samo trebate snositi ekspresni teret za uzorak.



P: Da li se naknada za uzorak može vratiti?

O: Da, naknada za uzorak će vam biti vraćena kada se uzorak potvrdi i naruči proizvod. Za konkretan omjer povrata, molimo kontaktirajte našu prodaju.



P: Koliko brzo mogu dobiti uzorak?

O: Nakon prijema naknade za uzorak i potvrde svih detalja i dizajna, vrijeme proizvodnje za proizvode umotane u rolama unutar jedne sedmice, a vrijeme proizvodnje za oblikovane proizvode ovisi o vremenu izrade kalupa.



P: Kako da platim za masovne narudžbe?

O: Plaćanje se može izvršiti T/T, PayPal, Western Union i L/C.



P: Da li podržavate inspekciju proizvoda za moju proizvodnu narudžbu?

O: Naravno, srdačno vas pozdravljamo da dođete i pregledate svoje proizvode tokom proizvodnje, a također ste dobrodošli da angažujete treću{0}}kompaniju za inspekciju proizvoda za inspekciju nakon završetka proizvodnje.



P: Kako riješiti probleme s kvalitetom nakon prodaje?

O: Fotografirajte problem i pošaljite nam ga. Mi ćemo vam pružiti zadovoljavajuće rješenje u roku od 24 sata nakon potvrde problema.





Dobijte ponudu za svoj projekat grane ili strukturalne cijevi!



Recite nam vaš ciljni promjer, dužinu i zahtjeve za opterećenje. Mi ćemo dati procjenu izvodljivosti i budžetsku ponudu u roku od 3-5 radnih dana.
